Abstrahlwinkel bei LED-Spots: Lichtkegel & Lichtverteilung erklärt
Kurz erklärt: Der Abstrahlwinkel beschreibt, wie breit eine Leuchte ihr Licht verteilt. Ein kleiner Winkel bündelt das Licht stark und erzeugt einen engen Lichtkegel. Ein großer Winkel verteilt das Licht breiter und eignet sich eher für Flächen- oder Grundbeleuchtung.
Was ist der Abstrahlwinkel bei LED-Spots?
Der Abstrahlwinkel wird in Grad angegeben. Er beschreibt den Winkel des Lichtkegels, der von einer Leuchte ausgeht. Bei Spots ist er besonders wichtig, weil er bestimmt, ob das Licht punktuell, mittelbreit oder flächig wirkt.
Als Faustregel gilt: Je kleiner der Abstrahlwinkel, desto konzentrierter der Lichtkegel. Je größer der Abstrahlwinkel, desto breiter die Lichtverteilung.
Abstrahlwinkel-Tabelle: Welcher Winkel für welchen Zweck?
| Abstrahlwinkel | Lichtwirkung | Typische Anwendung |
|---|---|---|
| unter 20° | sehr eng gebündelt | Objekte, Kunst, Akzente |
| 20–30° | enger Spot | gezielte Akzentbeleuchtung |
| 30–45° | mittelbreit | Küche, Arbeitsflächen, Esstisch, Wohnbereiche |
| 45–60° | breit | gleichmäßigere Zonenbeleuchtung |
| über 60° | sehr breit / flächig | Grundbeleuchtung, größere Flächen |
Die Einteilung ist eine praktische Orientierung. Die tatsächliche Lichtwirkung hängt zusätzlich von Optik, Lichtstrom, Montagehöhe und Raumgeometrie ab.
Wie berechnet man den Lichtkegel?
Der ungefähre Durchmesser des Lichtkegels lässt sich aus Montageabstand und Abstrahlwinkel berechnen:
Lichtkegel-Durchmesser = 2 × Abstand × tan(Abstrahlwinkel ÷ 2)
Dabei ist der Abstand die Entfernung zwischen Leuchte und beleuchteter Fläche.
Beispiel bei 2,5 m Abstand
| Abstrahlwinkel | ungefährer Lichtkegel-Durchmesser |
|---|---|
| 24° | ca. 1,06 m |
| 36° | ca. 1,62 m |
| 60° | ca. 2,89 m |
| 90° | ca. 5,00 m |
Die Berechnung beschreibt einen idealisierten geometrischen Lichtkegel. In der Praxis fällt die Helligkeit zum Rand hin ab. Für eine exakte Lichtplanung sind deshalb photometrische Daten oder Lichtsimulationen aussagekräftiger.
Welcher Abstrahlwinkel ist bei 2,5 m Deckenhöhe sinnvoll?
Bei einer typischen Wohnraumhöhe von etwa 2,5 m funktionieren mittlere Winkel oft gut als Ausgangspunkt. Ein enger Spot von etwa 20–30° setzt gezielte Akzente, während 30–60° größere Bereiche abdeckt.
Für die Auswahl sollte aber nicht nur die Raumhöhe betrachtet werden. Entscheidend ist, was beleuchtet werden soll: ein Bild, eine Arbeitsplatte, ein Esstisch oder der gesamte Raum.
Welcher Abstrahlwinkel für die Küche?
In der Küche werden häufig verschiedene Lichtverteilungen kombiniert. Arbeitsflächen profitieren von gezieltem Licht, während für die allgemeine Raumbeleuchtung breitere Lichtkegel sinnvoll sind.
- Arbeitsfläche: eher eng bis mittelbreit
- Kücheninsel: mittelbreit oder Pendellicht
- Grundbeleuchtung: breit
THE Kitchen – Schienensystem für Arbeitsfläche und Raumlicht
THE Kitchen X – Beleuchtung für Kücheninsel und Theke
Welcher Abstrahlwinkel für den Esstisch?
Über dem Esstisch ist nicht nur der Abstrahlwinkel entscheidend. Pendelleuchten, Montagehöhe und Tischgröße beeinflussen die Lichtwirkung stark. Ziel ist meist, die Tischfläche klar zu beleuchten, ohne den restlichen Raum unnötig zu überstrahlen.
Bei Pendelleuchten ist deshalb häufig die Kombination aus Lichtverteilung und Leuchtenhöhe wichtiger als ein einzelner Winkelwert.
THE Dinner – Pendelleuchten und Raumlicht für den Esstisch
Welcher Abstrahlwinkel für Wohnzimmer und Akzentlicht?
Im Wohnzimmer sind mehrere Lichtzonen sinnvoll. Ein enger Spot kann Kunst, Möbel oder Architektur betonen. Breitere Leuchten übernehmen die Grundbeleuchtung. Durch die Kombination entsteht mehr Tiefe als mit einer einzigen zentralen Deckenleuchte.
Welcher Abstrahlwinkel für Büro und Home Office?
Im Arbeitsbereich sollte eine möglichst gleichmäßige und blendungsarme Ausleuchtung im Vordergrund stehen. Sehr enge Spots können starke Helligkeitsunterschiede verursachen. Für Schreibtisch und Allgemeinbeleuchtung sind deshalb meist breitere und kontrollierte Lichtverteilungen sinnvoller.
Abstrahlwinkel und Lumen: Was ist der Unterschied?
Lumen beschreibt die gesamte abgegebene Lichtmenge einer Leuchte. Der Abstrahlwinkel beschreibt, wie diese Lichtmenge räumlich verteilt wird.
Zwei Spots können denselben Lichtstrom besitzen und trotzdem völlig unterschiedlich wirken:
- enger Winkel → höhere Lichtkonzentration auf kleiner Fläche
- breiter Winkel → Licht verteilt sich auf größere Fläche
Deshalb lässt sich die wahrgenommene Helligkeit nicht allein anhand von Lumen beurteilen.
Abstrahlwinkel und Lux: Warum wirkt ein enger Spot heller?
Ein enger Spot verteilt seinen Lichtstrom auf eine kleinere Fläche. Dadurch kann die Beleuchtungsstärke in Lux im Zentrum höher sein als bei einer Leuchte mit gleichem Lichtstrom und breiterem Winkel.
Das bedeutet aber nicht automatisch, dass der engere Spot „mehr Licht“ erzeugt – er konzentriert es lediglich stärker.
Wie weit sollten LED-Spots auseinander liegen?
Einen universellen Abstand gibt es nicht. Der richtige Abstand hängt von Abstrahlwinkel, Montagehöhe, Lichtstrom und gewünschter Gleichmäßigkeit ab.
Für eine gleichmäßige Grundbeleuchtung sollten sich die Lichtkegel meist teilweise überlappen. Für Akzentlicht kann dagegen bewusst Abstand zwischen den Lichtkegeln gelassen werden.
Wer mehrere Spots plant, sollte daher nicht nur den Abstand zwischen den Leuchten messen, sondern auch den Lichtkegel auf der Zielhöhe berücksichtigen.

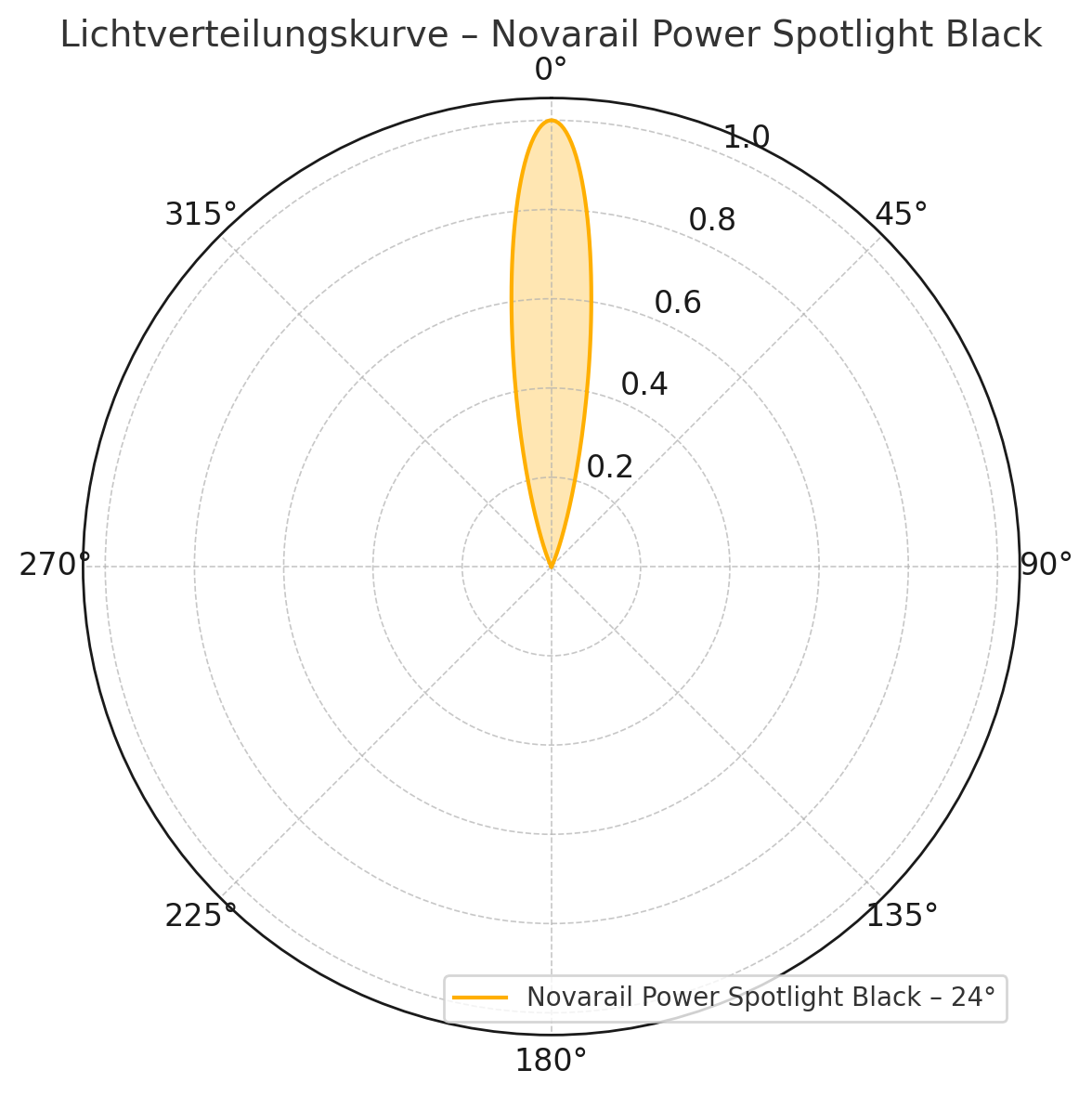

Was ist eine Lichtstärkeverteilungskurve (LVK)?
Eine Lichtstärkeverteilungskurve zeigt, wie stark eine Leuchte ihr Licht in verschiedene Richtungen abgibt. Sie wird häufig als polares Diagramm dargestellt.
Eine LVK ist präziser als die reine Angabe eines Abstrahlwinkels, weil sie zeigt, wie sich die Lichtstärke innerhalb und außerhalb des Hauptlichtkegels tatsächlich verändert.
Für professionelle Lichtplanung, Architektur und größere Projekte sind solche photometrischen Daten besonders hilfreich.
Direktes, indirektes und diffuses Licht
Direktes Licht
Direktes Licht trifft ohne größere Reflexion auf die Zieloberfläche. Es eignet sich für Arbeitsbereiche, Akzente und gezielte Beleuchtung.
Indirektes Licht
Indirektes Licht wird zunächst an Wand oder Decke reflektiert. Dadurch wirkt es weicher und erzeugt weniger harte Schatten.
Diffuses Licht
Diffuses Licht wird durch eine streuende Optik oder Abdeckung breit verteilt. Es eignet sich gut für gleichmäßige Grundbeleuchtung.
Abstrahlwinkel im 3D-Konfigurator mitplanen
Ein gutes Lichtkonzept kombiniert unterschiedliche Lichtarten. In einem modularen Schienensystem können Spots, Pendelleuchten und breit strahlende Module dort positioniert werden, wo sie tatsächlich gebraucht werden.
NOVARAIL Lichtsystem im 3D-Konfigurator planen
Häufige Fragen zum Abstrahlwinkel
Was bedeutet 24° Abstrahlwinkel?
24° ist ein relativ enger Abstrahlwinkel. Bei 2,5 m Abstand ergibt sich geometrisch ein Lichtkegel von ungefähr 1,06 m Durchmesser.
Was bedeutet 36° Abstrahlwinkel?
36° ist ein mittelbreiter Spotwinkel. Bei 2,5 m Abstand ergibt sich ein Lichtkegel von ungefähr 1,62 m Durchmesser.
Was bedeutet 60° Abstrahlwinkel?
60° verteilt das Licht deutlich breiter. Bei 2,5 m Abstand ergibt sich geometrisch ein Lichtkegel von ungefähr 2,89 m Durchmesser.
Ist ein kleiner Abstrahlwinkel heller?
Bei gleichem Lichtstrom wirkt ein kleiner Abstrahlwinkel im Zentrum meist heller, weil das Licht auf eine kleinere Fläche konzentriert wird.
Welcher Abstrahlwinkel ist für Bilder geeignet?
Für Akzentbeleuchtung werden häufig eher enge Winkel eingesetzt. Der passende Wert hängt von Bildgröße, Abstand und gewünschtem Lichtkegel ab.
Welcher Abstrahlwinkel ist für Grundbeleuchtung geeignet?
Für Grundbeleuchtung werden meist breitere Lichtverteilungen verwendet, damit größere Flächen gleichmäßig beleuchtet werden.
Kann ich den Lichtkegel berechnen?
Ja. Näherungsweise gilt: Lichtkegel-Durchmesser = 2 × Abstand × tan(Abstrahlwinkel ÷ 2).
Weiterführend: 48-V-LED-Schienensystem verstehen
Wie Schiene, Transformator, Spots, Pendel- und Raumleuchten bei NOVARAIL zusammenarbeiten, erklärt unser zentraler System-Ratgeber: 48-V-LED-Schienensystem – Aufbau, Vorteile und Einsatzbereiche.
Fazit
Der Abstrahlwinkel entscheidet darüber, ob eine LED punktuell oder flächig beleuchtet. Unter 30° eignet sich eher für Akzente, etwa 30–60° für viele Zonen- und Arbeitsanwendungen und größere Winkel für breite Grundbeleuchtung.
Für ein gutes Ergebnis sollten Abstrahlwinkel, Lichtstrom, Montagehöhe, Farbtemperatur, CRI und Raumgeometrie immer gemeinsam betrachtet werden.
